一、設備配置
|
序號 |
名 稱 |
型號 |
技術規格
（詳細配置） |
數量 |
產地廠家 |
|
1 |

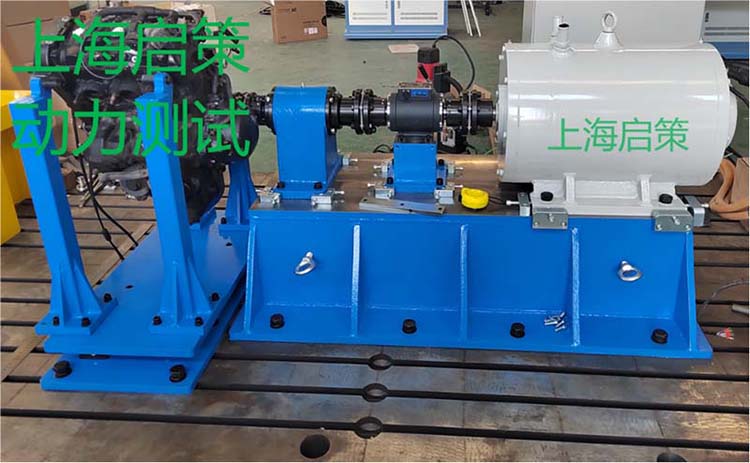

電力測功機
|
AC160 |

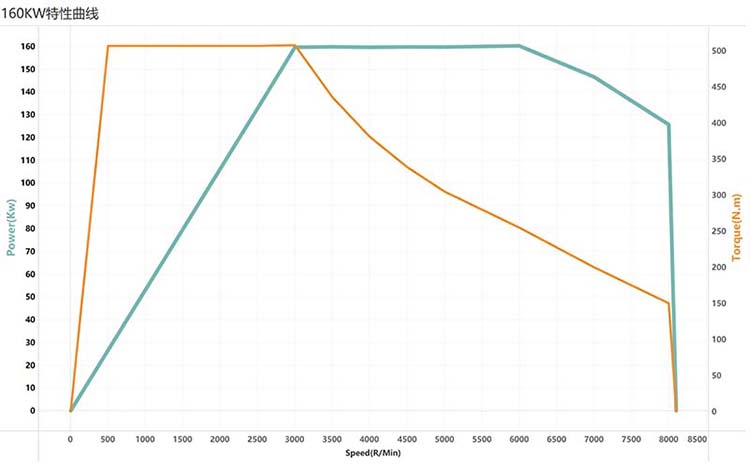

額定功率160kw
額定轉速3000rpm
最高轉速8000rpm
可以倒拖、可以加載
自帶冷卻系統 |
1
|
上海啟策 |
|
2 |

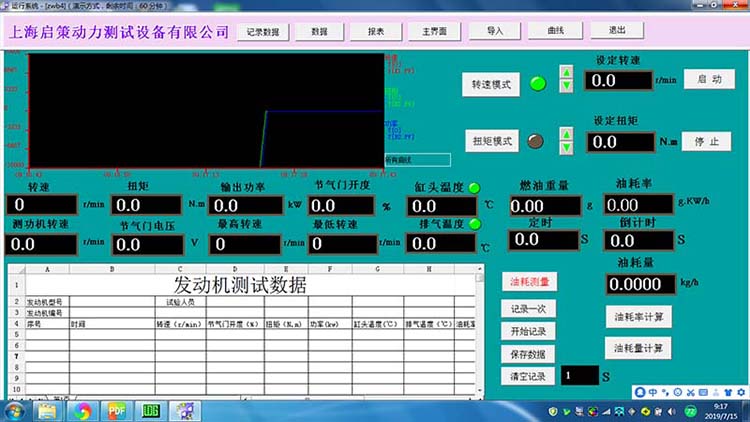

計算機測控系統
|
CE160 |
研華工業控制計算機
測試數據自動記錄保存到本地計算機，轉速扭矩信號遠程同步輸出。 |
1 |
|
|
23寸三星液晶顯示器 |
1 |
|
|
HP1008激光打印機 |
1 |
|
|
臺灣泓格7017C模塊 |
1 |
臺灣泓格 |
|
臺灣泓格7033模塊 |
2 |
臺灣泓格 |
|
臺灣泓格7018模塊 |
1 |
臺灣泓格 |
|
臺灣泓格7080模塊 |
1 |
臺灣泓格 |
|
臺灣泓格7021模塊 |
1 |
臺灣泓格 |
|
通信控制卡 |
1 |
MOXA |
|
操作臺 |
1 |
上海啟策 |
|
發動機測控軟件 |
1 |
上海啟策 |
|
Pt100溫度傳感器 |
3 |
|
|
K分度溫度傳感器 |
1 |
|
|
系統軟件 |
1 |
上海啟策 |
|
UPS電源 |
1 |
|
|
3 |
測功機控制柜
|
ACS880 |
160kw ABB變頻器 |
1 |
ABB |
|
負載電阻柜 |
|
上海啟策 |
|
4 |
轉速扭矩傳感器 |
ZH-500 |
扭矩量程500Nm
最高轉速8000r/min |
1 |
北京中航 |
|
5 |
鑄鐵平臺 |
|
長3000，寬1500，高200mm
帶T型槽，
|
1 |
上海啟策 |
|
6 |
油耗測量儀 |
|
|
1 |
上海啟策 |
二、設備功能
1、測試參數：轉速、扭矩、功率、溫度、壓力、油耗量
2、參數顯示方式：計算機屏幕顯示
3、數字設定扭矩值，DTC自動控制（直接轉矩控制）
4、自動控制方式：恒扭矩 恒轉速
5、打印試驗報告
6、起動：控制變頻器使測功機帶動被測發動機運轉，當發動機起動后，變頻器自動控制測功機由電動狀態轉為發電狀態。
7、測試顯示參數名稱可以按照用戶要求修改。
三、主要測試參數/量程精度
|
序號 |
參數名稱 |
測量范圍 |
分辯率 |
測量精度 |
|
1 |
轉 速 |
0-8000r/min |
1r/min |
±0.1%F.S |
|
2 |
扭 矩 |
0-500Nm |
1Nm |
±0.4%F.S+1d |
|
3 |
功 率 |
0-160kw |
0.1kw |
計算值 |
|
4 |
油耗量 |
0-2000g/h |
0.1g |
±2%F.S+1d |
|
5 |
備用溫度 |
0-1000C |
0.10C |
±1%F.S+1d |
|
6 |
機油溫度 |
0-2000C |
0.10C |
±1%F.S+1d |
|
7 |
排氣溫度 |
0-8000C |
0.10C |
±1.5%F.S+1d |
|
8 |
備用壓力 |
0-1MPa |
1kPa |
±1%F.S+1d |
六、 質量保證：
●質量保證期自終驗收之日起12個月；
●供方必須保證提供的儀器設備是全新的、未使用過的；
●質量保證期內，在正常情使用況下，由于產品內在缺陷而造成的故障均由供方負責。
七、 售后服務：
●供方在接到設備故障的正式通知后，1小時之內做出響應，
如需現場解決，將24小時之內趕到需方現場加以解決；
●所提供產品，凡在質保期內出現產品質量問題，我公司負責免費更換相關的零部件；
●提供廣泛而優惠的技術支持及備件供應；
●控制軟件享受終身免費升級；
●定期走訪用戶，了解設備的運行狀況，并及時與用戶溝通；
1、北京航空航天大學-航空活塞發動機
2、中電科蕪湖鉆石飛機制造有限公司-電機
3、西北工業大學-轉子發動機
|
